NIVEL 2
LECCION 1 ACTIVIDAD 1
A: PROPOCITO DE LA LECCION

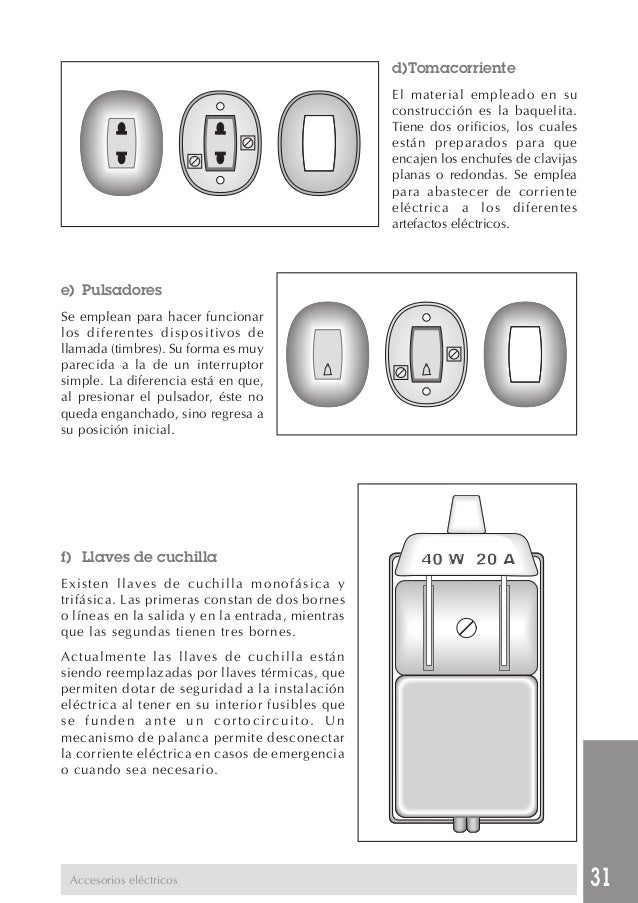

1: IDENTIFICAREL PROCEDI,IENTO DE INSTALACION DE UN TOMACORRIENTE
Veremos ahora como instalar un tomacorriente. Los tomacorrientes se denominan como polarizados y no polarizados, estos son los más utilizados en una normal, aunque para proteger todos los aparatos conectados lo ideal es que se colocquen tomacorrientes polarizados.
Tomacorriente polarizado: Este tomacorriente se caracteriza por tener tres puntos de , el de fase, vivo o positivo, el neutro o negativo y el de tierra , es muy importante el uso de estos tomacorrientes. A la derecha un ejemplo de la espiga que se utiliza.
Tomacorriente no polarizado: Este tomacorriente unicamente tiene 2 puntos de conexión, el de fase, vivo o positivo y el neutro o negativo; este tipo de tomacorriente no es recomendable para aparatos que necesiten una protección adecuada contra sobrecargas y atmosféricas. A la derecha un ejemplo de la espiga que se utiliza.

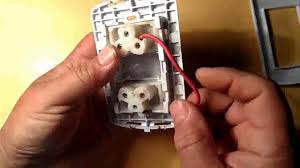

>Para la instalación de un tomacorriente se debe de desmontar el toma anterior quitando los tormillos que aseguran el tomacorriente a la caja, luego, aflojar los tornillos que aseguran los cables y colocar el nuevo. Si es una instalación nueva, primero debemos de colocar los cables dentro del tubo y proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple. En el caso de los tomacorrientes los cables se conectan al positivo y negativo de la instalación directamente.
B INSTRIUCIONESDE LAS ACTIVIDSDES:
1 INSPECCIONA UNA INSTALCION RESIDENCIAL E IDENTIFIQUE UN TIMBRE:
Un timbre eléctrico es un dispositivo capaz de producir una señal sonora al pulsar un interruptor. Su funcionamiento se basa en fenómenos electromagnéticos.
Al pulsar el botón para cerrar el circuito, la electricidad circula por el enrollamiento del electroimán y este crea un campo magnético en su núcleo y atrae la armadura. El martillo, soldado a la armadura, golpea la campana produciendo el sonido. Al abrir el interruptor cesan la corriente y el campo magnético del electroimán, y un resorte devuelve la armadura a su posición original para interrumpir el sonido.
Para conseguir que el martillo golpee la campana repetidamente mientras el interruptor esté cerrado, y no una sola vez, se sitúa un contacto eléctrico en la armadura que actúa como un interruptor. Así, cuando la armadura es atraída por el electroimán, se interrumpe el contacto, cesa la corriente en el electroimán y la armadura retrocede a su posición original. Allí vuelve a establecerse el contacto eléctrico, con lo que el electroimán vuelve a atraer a la armadura, y así sucesivamente.
2 : INVESTIGA MODELOS, ACCESORIOS Y CARACTERISTICAS ELECTRICAS DE TIMBRES EN EL MERCADO :
3: ELABORA UN DIAGRAMA ELECTICO DE CONEXION DE UN TIMBRE, IDENTIFICADO LAS CONEXIONES DE FASE, NEUTRO Y TIERRA CALIBRES Y CODIGO DE COLORES DE CABLES DE ACUERDO CON LA NOM-001-SEDE.
4 ELABORA UNA LISTA DEL MATERIAL REQUERIDO PARA REALIZAR LA INSTALACION DE UN TIMBRE .
1 ALAMBRE , UN PEDASO DE TABLA
2 CINTA NEGRA
3 ALICATES , DESTORNILLADOR
4 UN CARGADOR DE COMPUTADOR
5. DESCRIBE EL PROCESO PARA INSTALAR UN TIMBRE
En todo hogar hay un timbre que, con el tiempo, puede fallar. Puede ser que no acabe funcionando el pulsador o que no genere el sonido que necesitamos oír cuando alguien quiere avisar de que ha llegado a nuestra casa. Para ello debemos verificar cuál es el posible error del timbre para cambiarlo por el adecuado. Si quieres arreglar tu timbre, o colocar uno nuevo, te explicamos cómo instalar un timbre.
5 ¿como instalar un timbre ?
PASO 1: Marcar el tamaño de la caja con lápiz en la pared, a 1,10 metros de altura del piso, en la entrada de la casa. Hacer el hueco con el puntero y martillo.
Paso 9
Una vez realizadas las conexiones, tanto del timbre como de la corriente eléctrica, colocamos la tapa y comprobamos que funciona correctamente.
Un timbre eléctrico es un dispositivo capaz de producir una señal sonora al pulsar un interruptor. Su funcionamiento se basa en fenómenos electromagnéticos.
Consiste en un circuito eléctrico compuesto por un generador, un interruptor (botón) y un electroimán. La armadura del electroimán está unida a una pieza metálica llamada martillo, que puede golpear una campana pequeña.
Para conseguir que el martillo golpee la campana repetidamente mientras el interruptor esté cerrado, y no una sola vez, se sitúa un contacto eléctrico en la armadura que actúa como un interruptor. Así, cuando la armadura es atraída por el electroimán, se interrumpe el contacto, cesa la corriente en el electroimán y la armadura retrocede a su posición original. Allí vuelve a establecerse el contacto eléctrico, con lo que el electroimán vuelve a atraer a la armadura, y así sucesivamente.
2 : INVESTIGA MODELOS, ACCESORIOS Y CARACTERISTICAS ELECTRICAS DE TIMBRES EN EL MERCADO :
3: ELABORA UN DIAGRAMA ELECTICO DE CONEXION DE UN TIMBRE, IDENTIFICADO LAS CONEXIONES DE FASE, NEUTRO Y TIERRA CALIBRES Y CODIGO DE COLORES DE CABLES DE ACUERDO CON LA NOM-001-SEDE.
4 ELABORA UNA LISTA DEL MATERIAL REQUERIDO PARA REALIZAR LA INSTALACION DE UN TIMBRE .
1 ALAMBRE , UN PEDASO DE TABLA
2 CINTA NEGRA
3 ALICATES , DESTORNILLADOR
4 UN CARGADOR DE COMPUTADOR
5. DESCRIBE EL PROCESO PARA INSTALAR UN TIMBRE
En todo hogar hay un timbre que, con el tiempo, puede fallar. Puede ser que no acabe funcionando el pulsador o que no genere el sonido que necesitamos oír cuando alguien quiere avisar de que ha llegado a nuestra casa. Para ello debemos verificar cuál es el posible error del timbre para cambiarlo por el adecuado. Si quieres arreglar tu timbre, o colocar uno nuevo, te explicamos cómo instalar un timbre.
5 ¿como instalar un timbre ?
Si quieres saber cómo instalar un timbre, sigue estos pasos que te explicamos a continuación:
- Lo primero que debes hacer es cortar la red eléctrica para trabajar seguro.
- Extrae el timbre estropeado y, con ayuda de cinta aislante, marca los dos cables que quedan sueltos para la correcta instalación en el nuevo timbre. Verás que sobresalen dos cables de dos colores distintos.
- Con la regleta que incluye el timbre en el interior, conecta los dos cables siguiendo el orden que has determinado con la cinta aislante.
- Atornilla los cables y el nuevo timbre a la pared. Ten en cuenta que lo correcto sería elegir un timbre del mismo tamaño para aprovechar tacos, tornillos y no tener que pintar el nuevo espacio.
PASO 1: Marcar el tamaño de la caja con lápiz en la pared, a 1,10 metros de altura del piso, en la entrada de la casa. Hacer el hueco con el puntero y martillo.
Paso 2: Hacer dos pequeños agujeros a los costados con el taladro.
Paso 3: Desarmamos el timbre, sacándole la tapa y metemos dentro del hueco la caja, lo sujetamos a la pared con los tornillos, usando los dos agujeros que hicimos al costado, dejando fuera los cables que trae el timbre .
6 TIPOS DE TIMBRES
timbre accesorio
( 2 .) 1 Este es el diagrama en serie de foquitos de Navidad; si se usan, por ejemplo, nueve focos para el árbol y en unos días ya hay alguno fundido, se debe a que el voltaje que les está llegando es demasiado, pues a cada foco le llegan 13.9 voltios, resultado de 125 voltios entre nueve que son los focos, pues en una conexión en serie el voltaje se divide entre los elementos con que cuente la instalación. Si se aumentaran dos focos más, la duración de los mismos será mayor, pues dividiendo 125 entre diez, lo cual nos da un resultado de 12.5 voltios; con ésto el filamento no se pondrá tan caliente al recibir una tensión menor, lo cual nos va a permitir que los pequeños focos duren más tiempo.
6 TIPOS DE TIMBRES
timbre accesorio
Para empezar, el ORP intenta seducirnos con su estilo. Está disponible en varios colores (rojo, negro, blanco, azul, verde y naranja), y tiene un diseño sencillo y atractivo. Fabricado con una carcaza de policarbonato y recubierto con silicona, parece bastante resistente: lo hemos tirado al suelo desde la altura desde la que podría caer en una bicicleta y ha seguido funcionando sin ningún tipo de desperfecto. Es, además, fácil de enganchar a la bicicleta (mientras esta tenga un manillar de entre 26 y 33mm, es decir casi todas en el mercado, y viene con una tira que mejora el agarre) y, gracias a su gama de colores, puede incluso mejorar la estética de nuestra montura.
El siguiente paso es cargarlo. Hay algo que nos gusta mucho del ORP: no necesita pilas ni nada similar, sino que podemos alimentarlo con nuestro ordenador (por ejemplo) a través de un cable USB que viene incluido. Cuenta con una batería recargable de iones de litio que hace que cargarlo sea cuestión de minutos (en torno a media hora), y que dura entre 6 horas (con luz fija) y 12 (con luz intermitente).
Vamos, precisamente, con eso: su luminosidad. ORP ofrece 2 leds que proporcionan 140 lúmenes, con cuatro posiciones: apagado (para usar el timbre sin luz), intermitente, intermitente rápido y fija. En las tres últimas la luz es deslumbrante, y más que suficiente para circular por la noche. Para cambiar el programa basta con pulsar un botón superior, muy a mano. El ángulo de iluminación es de 120º y la sensación, sobre la bicicleta, es que vamos llamando la atención a nuestro alrededor, que es precisamente lo que necesitamos para que todos nos vean al circular por la noche. Si alguien no te ve con ORP es porque se te ha olvidado encenderlo o va mirando a otro sitio.
Un timbre eléctrico es un dispositivo capaz de producir una señal sonora al pulsar un interruptor. Su funcionamiento se basa en fenómenos electromagnéticos.
Consiste en un circuito eléctrico compuesto por un generador, un interruptor y un electroimán. La armadura del electroimán está unida a una pieza metálica llamada martillo, que puede golpear una campana pequeña.
Funcionamiento[editar]
Al cerrar el pulsador, la electricidad circula por el enrollamiento del electroimán y este crea un campo magnéticoen su núcleo y atrae la armadura. El martillo, soldado a la armadura, golpea la campana produciendo el sonido. Al abrir el interruptor cesan la corriente y el campo magnético del electroimán, y un resorte devuelve la armadura a su posición original para interrumpir el sonido.
( 2 .) 1 Este es el diagrama en serie de foquitos de Navidad; si se usan, por ejemplo, nueve focos para el árbol y en unos días ya hay alguno fundido, se debe a que el voltaje que les está llegando es demasiado, pues a cada foco le llegan 13.9 voltios, resultado de 125 voltios entre nueve que son los focos, pues en una conexión en serie el voltaje se divide entre los elementos con que cuente la instalación. Si se aumentaran dos focos más, la duración de los mismos será mayor, pues dividiendo 125 entre diez, lo cual nos da un resultado de 12.5 voltios; con ésto el filamento no se pondrá tan caliente al recibir una tensión menor, lo cual nos va a permitir que los pequeños focos duren más tiempo.
Se trata de una instalación de tres focos en serie, controlados por un apagador sencillo. Este tipo de cableado no es usual ni práctico para las instalaciones eléctricas residenciales ya que en cada foco se presentan fuertes caídas de voltaje, dando como resultado una iluminación muy tenue; además, cuando un foco falla el resto se apaga
 |
Cómo instalar un timbre
Añadir un timbre puede proporcionar una notificación más agradable de que alguien está en la puerta, en lugar de escuchar golpes fuertes. La instalación de un timbre básico es incluso más fácil cuando un nuevo timbre y unas campanillas están tomando el lugar de un modelo más antiguo que proporciona un sonido estresante que anuncia a los visitantes. Afortunadamente, los pasos reales se pueden manejar con relativa facilidad y son perfectamente seguros siempre y cuando se tomen las precauciones adecuadas.
3 cómo cambiar el timbre
paso 1
En este tipo de viviendas, el timbre de entrada está conectado a la corriente eléctrica de la casa, así que para trabajar con seguridad, tendremos que cortar el suministro eléctrico.
PASO 2
Retiramos la tapa del timbre que vamos a sustituir, presionamos las pestañas y soltamos los cables de sus respectivos bornes. Después, retiramos la base.
Retiramos la tapa del timbre que vamos a sustituir, presionamos las pestañas y soltamos los cables de sus respectivos bornes. Después, retiramos la base.
Paso 3
A la hora de adquirir el nuevo timbre tendremos en cuenta que sea del mismo voltaje que el que hemos retirado, en nuestro caso de 220 v.
A la hora de adquirir el nuevo timbre tendremos en cuenta que sea del mismo voltaje que el que hemos retirado, en nuestro caso de 220 v.
Paso 4
Presentamos la base del nuevo timbre en la pared, nivelamos y marcamos los puntos de fijación, con un punzón.
Presentamos la base del nuevo timbre en la pared, nivelamos y marcamos los puntos de fijación, con un punzón.
Paso 5
Con el taladro y una broca de widia adecuada para trabajar en este tipo de superficie, hacemos los orificios.
Con el taladro y una broca de widia adecuada para trabajar en este tipo de superficie, hacemos los orificios.
Paso 7
Pasamos los cables a través de sus correspondientes orificios y fijamos la base con unos tirafondos.
Pasamos los cables a través de sus correspondientes orificios y fijamos la base con unos tirafondos.
Una vez realizadas las conexiones, tanto del timbre como de la corriente eléctrica, colocamos la tapa y comprobamos que funciona correctamente.
4 Instalación de un timbre o zumbador
En esta pagina te enseñaremos como instalar un timbre o zumbador.
NOTA: No olvides desconectar la energía eléctrica, así evitaras acccidentes y trabajaras con toda confianza.
Timbre o zumbador: Este es un que puede considerarse como una operada por una persona que necesita que le atendamos, el cual emite un agudo y en algunos casos de corte musical o imitando el canto de aves.
Para la instalación de un timbre o zumbador se debe de desmontar la placa del timbre anterior quitando los tormillos que la aseguran a la caja, luego, aflojar los tornillos que aseguran los cables y colocar el nuevo. Si es una instalación nueva, primero debemos de colocar los cables dentro del tubo segun indica la figura y proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple.
NOTA: No olvides desconectar la energía eléctrica, así evitaras acccidentes y trabajaras con toda confianza.
Timbre o zumbador: Este es un que puede considerarse como una operada por una persona que necesita que le atendamos, el cual emite un agudo y en algunos casos de corte musical o imitando el canto de aves.
Para la instalación de un timbre o zumbador se debe de desmontar la placa del timbre anterior quitando los tormillos que la aseguran a la caja, luego, aflojar los tornillos que aseguran los cables y colocar el nuevo. Si es una instalación nueva, primero debemos de colocar los cables dentro del tubo segun indica la figura y proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple.
El cable que se utiliza para timbres es de tipo paralelo y sólido del 18, ya que el consumo es relativametne bajo.
Esta característica se debe a que la corriente que circulará por el es relativamente baja, por lo mismo no habrá calentamiento, además los períodos en que circulará corriente por el son cortos como se hizo con los proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple.
Instalación de un timbre o zumbador
En esta pagina te enseñaremos como instalar un timbre o zumbador.
NOTA: No olvides desconectar la energía eléctrica, así evitaras acccidentes y trabajaras con toda confianza.
Timbre o zumbador: Este es un que puede considerarse como una operada por una persona que necesita que le atendamos, el cual emite un agudo y en algunos casos de corte musical o imitando el canto de aves.
Para la instalación de un timbre o zumbador se debe de desmontar la placa del timbre anterior quitando los tormillos que la aseguran a la caja, luego, aflojar los tornillos que aseguran los cables y colocar el nuevo. Si es una instalación nueva, primero debemos de colocar los cables dentro del tubo segun indica la figura y proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple.
NOTA: No olvides desconectar la energía eléctrica, así evitaras acccidentes y trabajaras con toda confianza.
Timbre o zumbador: Este es un que puede considerarse como una operada por una persona que necesita que le atendamos, el cual emite un agudo y en algunos casos de corte musical o imitando el canto de aves.
Para la instalación de un timbre o zumbador se debe de desmontar la placa del timbre anterior quitando los tormillos que la aseguran a la caja, luego, aflojar los tornillos que aseguran los cables y colocar el nuevo. Si es una instalación nueva, primero debemos de colocar los cables dentro del tubo segun indica la figura y proceder como se hizo con los interruptores, ver Interruptor simple e Interruptor múltiple.
