LECCION 3 NIVEL 2 ACTINIDAD 1
Instalar interruptor de tres vías
Un interruptor de tres vías no es más que un dispositivo que sirve para realizar conmutaciones o acciones de apagar y encender.
Combinado con otro de igual tipo puede controlar un elemento eléctrico desde dos posiciones; un pasillo largo, una escalera u otras locaciones. El nombre que reciben esos interruptores es el de interruptor de simple polo doble tiro cuya abreviatura para uso eléctrico es SPDT y en inglés se describe como 3-way.
Los interruptores usados para circuitos de tres vías se diferencian de los interruptores simples porque tienen tres lugares donde conectar cables y el chucho común solo tiene dos.
B . Adecuaciones Eléctricas Internas
En general, hay tres clases de apagadores de pared utilizados en las instalaciones eléctricas residenciales. Cuando se trata de reparar o reemplazar un interruptor, es importante identificar su tipo. Puede identificar la clase de apagadores contando el número de terminales de tornillo:Los apagadores de polaridad sencilla tienen dos terminales de tornillo y son usados para controlar un juego de luces en un lugar.
Los apagadores de tres vías tienen tres tornillos, sirven para controlar un juego de luces en dos diferentes lugares y siempre son instalados en pares.
Los apagadores de cuatro vías tienen cuatro tornillos y son usados en combinación con un par de apagadores de tres vías para controlar juegos de luces de tres o más localizaciones.
La mayoría de los apagadores se fabrican en material termoplástico, pero algunos son fabricados con cuerpo de metal; en esos casos los apagadores incluyen un terminal de tornillo a tierra el cual es identificado por su color verde.
2
- Los apagadores de tres vías tienen tres tornillos, sirven para controlar un juego de luces en dos diferentes lugares y siempre son instalados en pares.
- Los apagadores de cuatro vías tienen cuatro tornillos y son usados en combinación con un par de apagadores de tres vías para controlar juegos de luces de tres o más localizaciones.
La mayoría de los apagadores se fabrican en material termoplástico, pero algunos son fabricados con cuerpo de metal; en esos casos los apagadores incluyen un terminal de tornillo a tierra el cual es identificado por su color verde.
3. DIAGRAMA ELECTRICO DE CONEXION DE UN APAGADOR DE TRES VIDAS
TEORIA DE UN DIAGRAMA:
Instalar interruptor de tres vias es fácil como puede ver
La instalación de un chucho o interruptor eléctrico para encender y apagar una luz o controlar cualquier otro dispositivo eléctrico es muy fácil de hacer y está explicado en el artículo Para conectar un interruptor a un circuito eléctrico.
El problema está cuando se necesitan conectar interruptores eléctricos de tres vías.
1 identifica en tu gradiama de conexion
2 identifica el color del cable
.
4. UNA LISTA DE UN APAGADOR DE TRES VIDAS
1. UN INTERRUTORV DE TRES VIAS
2. UN BOMBILLO
3. CABLE
5 ´PROCEDIMIENTO DE TRES VIAS
PASO 1:
Desactiva la energía eléctrica en la habitación en la que trabajes. Ve a la caja de fusibles y asegúrate de que no haya flujo eléctrico en la habitación en la vas a trabajar. Para asegurarte de no sufrir una descarga una vez que empieces a trabajar, utiliza un detector de voltaje.
PASO 2:
Atornilla ambas cajas y la luminaria en sus lugares, luego reúne los materiales.Para poder conectar todo, incluso antes de empezar a cablear, querrás asegurar los accesorios en su lugar. Necesitarás:
PASO 3:
Inserta el cable de dos hilos dentro de la caja de distribución. Toma el cable de alimentación, el que proviene de la casa, e introdúcelo en la primera caja de paso. Hazlo en la dirección que haga la tarea más sencilla para ti y luego llévalo hacia la segunda caja.
4
Retira aproximadamente 25 centímetros (9 pulgadas) del revestimiento del cable. Quita suficiente revestimiento alrededor del cable como para exponer los hilos internos. Algunas personas prefieren hacer esto antes de introducir el cable en la caja de distribución, pero, en realidad, el orden no tiene importancia.
Obtuvo el título de Ingeniero Electricista en julio de 1967, en la Escuela Superior deIngeniería Mecánica y Eléctrica del Instituto Politécnico Nacional. Efectuó estudios dePostgrado en la ESIME, dentro del Plan UNESCO-IPN, obteniendo el grado de Maestro enCiencias en Ingeniería Eléctrica con Especialidad en Sistemas de Potencia en 1969.
En la CFE, ingresó en el año de 1976, como Jefe de Ingenieros en el Laboratorio en el Área de Alta Tensión y actualmente se desempeña como Gerente de la Ingeniería Especializada, cargo que ocupa desde 1988.
LECCION 4

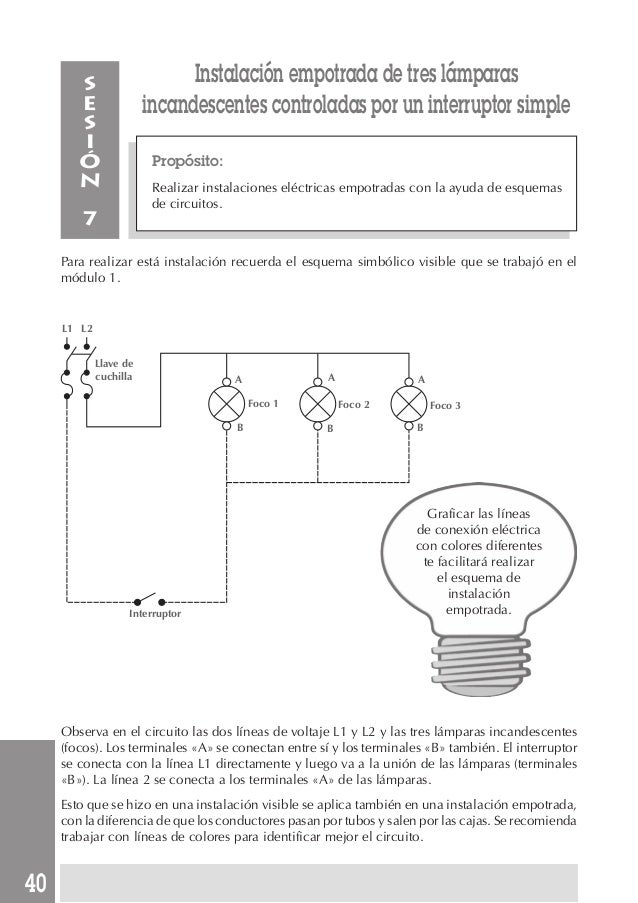

2 : lamparas
3
4: MATERIALES PARA UNA LAMPARA:
1 CABLE
2 BOMBILLO
3 INTERRUTOR
5 : PROCEDIMIENTO

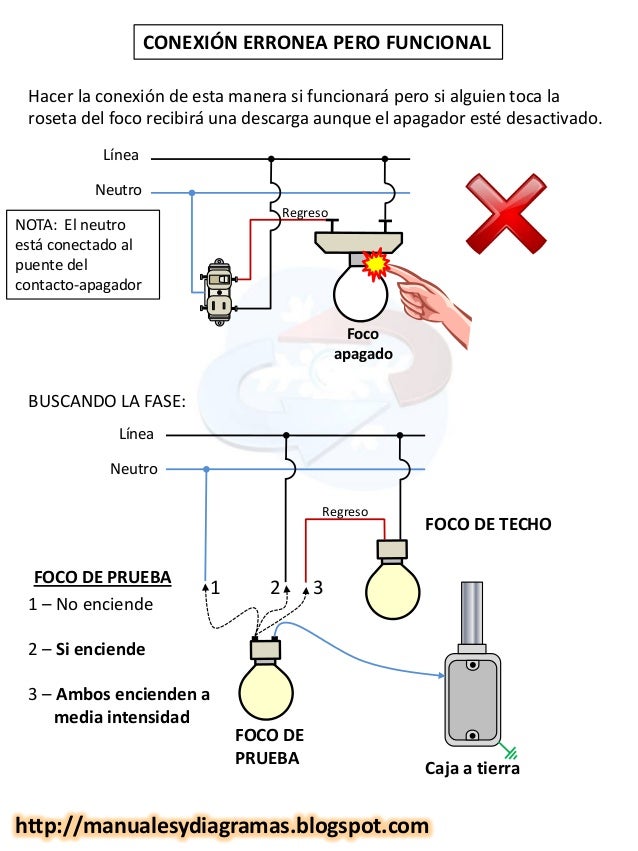

PASO 1: Si por descuido o negligencia el interruptor está en posición de encendido entonces el conductor (R, Retorno) que va a dar al casquillo del socket estará energizado lo cual significa que al tocarse directamente con la mano o a través de la base roscada del foco al colocarlo, pase corriente a la persona.
La fase está en el punto más lejano del socket, lo cual garantiza cierta seguridad para el usuario aunque el interruptor estuviese en posición de encendido, solo que (ya lo he visto) a veces el portalámparas hace contacto accidental con alguna parte considerada como “tierra” dando como consecuencia que la lámpara se encienda independientemente del accionamiento del apagador (focos que se encienden y apagan sin causa aparente).
PASO 4:
Si por descuido o negligencia el interruptor está en la posición de encendido entonces el conductor (R) que va a dar al punto central del socket estará energizado, aunque es el punto más lejano del portalámparas de cualquier manera significa un riesgo.
Por otra parte el casquillo del socket está conectado al neutro lo cual garantiza un poco más de seguridad.
Si el interruptor está en posición “abierto” esta conexión es completamente segura para el usuario en cualquier momento a la hora de cambiar un foco.
6 :
1:
2:
3
4:
7:
Obtuvo el título de Ingeniero Electricista en julio de 1967, en la Escuela Superior deIngeniería Mecánica y Eléctrica del Instituto Politécnico Nacional. Efectuó estudios dePostgrado en la ESIME, dentro del Plan UNESCO-IPN, obteniendo el grado de Maestro enCiencias en Ingeniería Eléctrica con Especialidad en Sistemas de Potencia en 1969.
En la CFE, ingresó en el año de 1976, como Jefe de Ingenieros en el Laboratorio en el Área de Alta Tensión y actualmente se desempeña como Gerente de la Ingeniería Especializada, cargo que ocupa desde 1988.
BIOGRAFIA DE Fernández Rodas Eusebio:
LECCION 5
Para representar la instalación eléctrica en una vivienda, se pueden usar 3 tipos de esquemas: Esquema topográfico: representación en perspectiva de la instalación. Esquema multifilar: representan mediante líneas todos los conductores que intervienen en el circuito a mostrar. Esquema unifilar: representa el circuito mediante una sola línea en la que se muestran con barras cruzadas el número de conductores que la componen. Utiliza una simbología propia.
El sistema de representación más empleado es el esquema unifilar, por ser el más sencillo y simplificar el dibujo de instalaciones eléctricas sobre planos de viviendas. En el siguiente ejemplo se tiene el plano de una vivienda con su correspondiente instalación eléctrica:
2: caja de fusible
3:
4 Para energizar, primero asegúrate que los interruptores del centro de carga estén abiertos, de manera que si hay una falla esta no pase hacia la instalación. Entonces, sube las cuchillas.
6: El cableado eléctrico de tu casa debe estar protegido de cortos circuitos y sobrecargas de circuitos. El fusible es un dispositivo utilizado precisamente para proteger dispositivos eléctricos y electrónicos.
leccion 6:
B) Instrucciones de las actividades
C) Cierre de la lección
e
.
4. UNA LISTA DE UN APAGADOR DE TRES VIDAS
1. UN INTERRUTORV DE TRES VIAS
2. UN BOMBILLO
3. CABLE
5 ´PROCEDIMIENTO DE TRES VIAS
PASO 1:
Desactiva la energía eléctrica en la habitación en la que trabajes. Ve a la caja de fusibles y asegúrate de que no haya flujo eléctrico en la habitación en la vas a trabajar. Para asegurarte de no sufrir una descarga una vez que empieces a trabajar, utiliza un detector de voltaje.
PASO 2:
Atornilla ambas cajas y la luminaria en sus lugares, luego reúne los materiales.Para poder conectar todo, incluso antes de empezar a cablear, querrás asegurar los accesorios en su lugar. Necesitarás:
- dos interruptores de tres vías
- dos cables no metálicos de dos hilos
- un cable no metálico de tres hilos
- 2 piezas de cable a tierra de 15 centímetros (6 pulgadas)
PASO 3:
Inserta el cable de dos hilos dentro de la caja de distribución. Toma el cable de alimentación, el que proviene de la casa, e introdúcelo en la primera caja de paso. Hazlo en la dirección que haga la tarea más sencilla para ti y luego llévalo hacia la segunda caja.
4
Retira aproximadamente 25 centímetros (9 pulgadas) del revestimiento del cable. Quita suficiente revestimiento alrededor del cable como para exponer los hilos internos. Algunas personas prefieren hacer esto antes de introducir el cable en la caja de distribución, pero, en realidad, el orden no tiene importancia.
- Necesitarás que, aproximadamente, 7,5 centímetros (3 pulgadas) de cable estén dentro de la caja de paso y 15 centímetros (6 pulgadas) fuera de ella.
5: Genera un documento en Word que incluya:
a eléctrico de conexión
de Diagrama electico de conexion de un apagador de tres vias.
Listado de las herramientas requeridas para instalar o cambiar un apagador de tres vías.
1
2
5 BIOGRAFIA DE Gilberto Enríquez Harper
En octubre de 1973 obtuvo el grado de Maestro en Filosofía con Especialidad en Sistemas Eléctricos, en la Universidad de Londres. Posteriormente, entre 1973 y 1975, efectuó estudios de doctorado en Sistemas de Potencia, en el Imperial College de la misma Universidad.
En el ámbito de la Educación Técnica Superior se ha desempeñado entre 1966 y 1999, como
profesor titular, tanto a nivel de Licenciatura como de Posgrado, en la ESIME, en el Centro
Nacional de Enseñanza Técnica Industrial y en la Universidad Autónoma Metropolitana,
Unidad Azcapotzalco; impartiendo materias de su especialidad. En la ESIME imparte cursos
en la Sección de Estudios de Postgrado de Ingeniería Eléctrica y en la Carrera de Ingeniería
Eléctrica.
e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos
De 1969 a 2011 impartió 304 cursos y 215 conferencias en diferentes organismos,
asociaciones e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos.e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos
En la CFE, ingresó en el año de 1976, como Jefe de Ingenieros en el Laboratorio en el Área de Alta Tensión y actualmente se desempeña como Gerente de la Ingeniería Especializada, cargo que ocupa desde 1988.
LECCION 4
2 : lamparas
Se conoce por luminaria fluorescente, al conjunto que forman una lámpara, denominada tubo fluorescente, y una armadura, que contiene los accesorios necesarios para el funcionamiento. En ciertos lugares se conoce como luminaria solamente a la lámpara. La lámpara es de descarga de vapor de mercurio a baja presión y se utiliza normalmente para la iluminación doméstica o industrial. Su ventaja frente a otro tipo de lámparas, como las incandescentes, es su eficiencia energética.
La lámpara consiste en un tubo de vidrio fino revestido interiormente con diversas sustancias químicas compuestas llamadas fósforos, aunque generalmente no contienen el elemento químico fósforo y no deben confundirse con él. Esos compuestos químicos emiten luz visible al recibir una radiación ultravioleta. El tubo contiene además una pequeña cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón, a una presión más baja que la presión atmosférica. En cada extremo del tubo se encuentra un filamento hecho de tungsteno, que al calentarse al rojo contribuye a la ionización de los gases.
3
4: MATERIALES PARA UNA LAMPARA:
1 CABLE
2 BOMBILLO
3 INTERRUTOR
5 : PROCEDIMIENTO
PASO 1: Si por descuido o negligencia el interruptor está en posición de encendido entonces el conductor (R, Retorno) que va a dar al casquillo del socket estará energizado lo cual significa que al tocarse directamente con la mano o a través de la base roscada del foco al colocarlo, pase corriente a la persona.
PASO 2:
En este caso la fase está conectada directamente al casquillo del socket, por lo tanto existe riesgo potencial de que al colocar el foco la persona lo tocara con su mano o bien tocara la base roscada del foco al colocarlo y recibir una descarga eléctrica.
El neutro no tiene ningún efecto si el interruptor está abierto o cerrado.
PASO 3: La fase está en el punto más lejano del socket, lo cual garantiza cierta seguridad para el usuario aunque el interruptor estuviese en posición de encendido, solo que (ya lo he visto) a veces el portalámparas hace contacto accidental con alguna parte considerada como “tierra” dando como consecuencia que la lámpara se encienda independientemente del accionamiento del apagador (focos que se encienden y apagan sin causa aparente).
PASO 4:
Si por descuido o negligencia el interruptor está en la posición de encendido entonces el conductor (R) que va a dar al punto central del socket estará energizado, aunque es el punto más lejano del portalámparas de cualquier manera significa un riesgo.
Por otra parte el casquillo del socket está conectado al neutro lo cual garantiza un poco más de seguridad.
Si el interruptor está en posición “abierto” esta conexión es completamente segura para el usuario en cualquier momento a la hora de cambiar un foco.
6 :
1:
2:
3
4:
7:
BIOGRAFIA DE Gilberto Enríquez Harper
En octubre de 1973 obtuvo el grado de Maestro en Filosofía con Especialidad en Sistemas Eléctricos, en la Universidad de Londres. Posteriormente, entre 1973 y 1975, efectuó estudios de doctorado en Sistemas de Potencia, en el Imperial College de la misma Universidad.
En el ámbito de la Educación Técnica Superior se ha desempeñado entre 1966 y 1999, como
profesor titular, tanto a nivel de Licenciatura como de Posgrado, en la ESIME, en el Centro
Nacional de Enseñanza Técnica Industrial y en la Universidad Autónoma Metropolitana,
Unidad Azcapotzalco; impartiendo materias de su especialidad. En la ESIME imparte cursos
en la Sección de Estudios de Postgrado de Ingeniería Eléctrica y en la Carrera de Ingeniería
Eléctrica.
e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos
De 1969 a 2011 impartió 304 cursos y 215 conferencias en diferentes organismos, asociaciones e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos.e institutos tecnológicos, relacionados con temas sobre sistemas eléctricos
En la CFE, ingresó en el año de 1976, como Jefe de Ingenieros en el Laboratorio en el Área de Alta Tensión y actualmente se desempeña como Gerente de la Ingeniería Especializada, cargo que ocupa desde 1988.
BIOGRAFIA DE Fernández Rodas Eusebio:
Nacido en La Habana, 11 de septiembre de 1942. De formación autodidacta, a los 16 años, comenzó a trabajar en el gobierno municipal donde alcanzó el nivel de sexto grado. Como otros jóvenes interesados por la Historia, fue acogido por Emilio Roig de Leuchsenring y orientado por él en su vocación.
Sin haber obtenido oficialmente más nivel escolar, y luego de una ingente preparación, presentó exámenes de suficiencia académica en la Facultad de Filosofía e Historia de la Universidad de La Habana, que le permitieron ingresar a este centro de altos estudios por Decreto Rectoral para cursar la Licenciatura en Historia en 1974 y concluyó sus estudios en 1979.
Doctor en Ciencias Históricas y Maestro en Ciencias Arqueológicas y en Estudios sobre América Latina y el Caribe, Historiador de la Ciudad y Director del Programa de Restauración del Patrimonio de la Humanidad, se ha distinguido de manera particular por la conducción de las obras de restauración del Centro Histórico de La Habana, declarado por la UNESCO en 1982Patrimonio de la Humanidad.
Director del Museo de la Ciudad y de la Oficina del Historiador de la Ciudad, ha asumido importantes obras como la restauración del Palacio de los Capitanes Generales, antigua Casa de Gobierno, hoy sede del Museo de la Ciudad de La Habana. En 1981 se le confiere la responsabilidad de conducir las obras del Centro Histórico de La Habana.
Ha cursado estudios de postgrado sobre restauración de Centros Históricos, por beca conferida por el Ministerio de Relaciones Exteriores de la República Italiana.
Es miembro de número de la Academia Cubana de la Lengua donde ocupa el sillón letra F.
LECCION 5
Para representar la instalación eléctrica en una vivienda, se pueden usar 3 tipos de esquemas: Esquema topográfico: representación en perspectiva de la instalación. Esquema multifilar: representan mediante líneas todos los conductores que intervienen en el circuito a mostrar. Esquema unifilar: representa el circuito mediante una sola línea en la que se muestran con barras cruzadas el número de conductores que la componen. Utiliza una simbología propia.
El sistema de representación más empleado es el esquema unifilar, por ser el más sencillo y simplificar el dibujo de instalaciones eléctricas sobre planos de viviendas. En el siguiente ejemplo se tiene el plano de una vivienda con su correspondiente instalación eléctrica:
2: caja de fusible
3:
4: materiales
1 alicates
2 alamble
3 destornillador
4 cintanegra
5: pasos de caja de fusibles:
La caja con switch para fusibles es el principal medio de desconexión del circuito de alimentación; junto con el centro de carga, conforman los principales medios de desconexión y protección de las instalaciones eléctricas residenciales. Se compone de una caja portafusibles y fusibles, los cuales dejan pasar el flujo de corriente, y cuando sobrepasan su capacidad en condición de falla, estos abrirán el circuito deteniendo la circulación de la corriente, evitando daños a la instalación, principalmente en los cables del circuito de alimentación.
1 Trae los conductores desde el medidor. Introduce el conductor de fase y conéctalo del lado derecho de la base para fusibles. De la salida de la base, conecta la fase hacia el centro de carga de la instalación. El conductor neutro debe llevarse directo al centro de carga, sin pasar por algún medio de desconexión. El conductor de tierra se debe conectar a la laminilla dispuesta para ello; de allí, llevarse hacia el centro de carga. El calibre de estos conductores debe ser 8 AWG.
2 Antes de llevar los cables al centro de carga, verifica con el multímetroque ente fase y neutro no haya continuidad, hazlo de la misma manera entre fase y tierra.
3 Para incertar el fusible, utiliza pinzas para sujetarlo. Inserta a presión hasta que el fusible ajuste entre las laminillas. Con cuidado de no tocar con la mano partes energizadas y utilizar siempre herramientas aisladas. Asegúrate de que el fusible quedó bien acoplado pues se puede originar falso contacto. Cuando el acople es correcto, por lo general se escucha un sonido ("clic").
6: El cableado eléctrico de tu casa debe estar protegido de cortos circuitos y sobrecargas de circuitos. El fusible es un dispositivo utilizado precisamente para proteger dispositivos eléctricos y electrónicos.
El fusible permite el paso de corriente siempre y cuando ésta no supere un valor establecido, si el valor de corriente es superior se abre el circuito y no permite el paso de la corriente. Si esto no sucediera el equipo que está siendo alimentado se puede sobrecalentar provocando que el equipo se dañe e incluso puede llegar a causar un incendio.
El fusible fue el primer dispositivo de protección usado en los sistemas eléctricos hace más de 240 años y existe una gran variedad de fusibles que pueden ser clasificados en función de su tamaño y clase de servicio. Tu casa está protegida ya sea por fusibles o por disyuntores.
Aunque los fusibles pueden parecer similares entre sí los más comunes son los siguientes:
- El fusible de cartucho que tiene una forma cilíndrica que ha sido común en una amplia variedad de dispositivos durante muchos años, ya sea en hogares o en dispositivos electrónicos pequeños. Tiene contactos de metal o puntos terminales en ambos extremos y se compone básicamente de un tubo que contiene el cable.
- El fusible de cuchilla que es un tipo común de fusible automático que se ha usado en los últimos 20 o 30 años. Se asemejan vagamente al enchufe de un cable de alimentación con dos puntas de metal que salen de un armazón de plástico que contiene el cable.
Paso 1
 | Apaga el dispositivo y corta la energía. Nunca pruebes un fusible en una máquina que aún esté en funcionamiento. |
Paso 2 | Retira el fusible |
Paso 3 | Enciende tu multímetro y gira la perilla para configurarlo a Ω, lo que te permitirá medir la resistencia. Antes de probar el fusible, coloca los cables positivos y negativos juntos y observa la lectura (debe ser cero o cercana a cero). La cantidad que brinde debe ser cercana a la que veas cuando pruebes el fusible. Nota: También puedes probar el fusible con el modo de continuidad audible, la opción es opcional en los multímetros y su símbolo se asemeja a ondas de sonido. |
| Paso 4 | Coloca los cables positivo y negativo en cada extremo del fusible (no importa de que lado coloques el cable positivo o negativo). Cuando pruebas la resistencia o el flujo de corriente en un circuito, el medidor transmitirá una cantidad pequeña de electricidad desde su propia batería y luego medirá la cantidad que pasa a través del circuito o del objeto. Si vas a utilizar el multímetro para medir ohmios, la lectura debe coincidir (o casi hacerlo) con la que obtuviste cuando tocaste ambos cables (debe ser cero o cercana a cero). Si el fusible está fundido, no dará ninguna lectura. Si utilizas un multímetro digital configurado para medir continuidad, el medidor debe sonar continuamente mientras sostienes los cables a los extremos del fusible. Eso significa que el circuito está completo. Si no lo está, significa que el fusible está fundido. |
7:
leccion 6:
A) Propósito de la lección
Identificar el procedimiento de instalación de un centro de carga.
B) Instrucciones de las actividades
I. Inspecciona una instalación residencial y realiza un inventario de consumos de corriente de distintos aparatos eléctricos:
1. Televisión.
que consume unos 0,215 kHw,
que consume unos 0,215 kHw,
2. Estéreo.
75 w
75 w
3. Computadora.
73w+
4. Refrigerador.
380w+
380w+
5. Lavadora.
375w+
6. Plancha.
mas de 1200w
7. Otro.
II. Realiza una distribución de consumo de cargas eléctricas por niveles o pisos dentro de una casa.
III. Elabora un diagrama eléctrico de cómo distribuirías las cargas en un centro de carga.
IV. Elabora un diagrama eléctrico de conexión del centro de cargas identificando las conexiones de fase, neutro y tierra, calibres y código de colores de cables de acuerdo con la NOM-001-SEDE.
V. Elabora una lista del material requerido para realizar la instalación de un centro de cargas.
Pinsas de electrisista,Destornilladores, Taladro, Interruptores termomagneticos, Probador de corriente,Multímetro
Describe el procedimiento para instalar un centro de cargas especificando las medidas de seguridad que debes tomar en cuenta para instalar un centro de cargas.
Paso 1: inspecciono el lugar al que deseo instalar el centro de carga y realizo los respectivos planos.
Paso 2: desabilito la energia, realizo la instalacion de cables fase tierrra y neutro.
Paso 3: habilitola energia y serealiza la respetiva prueba.
VII. Genera un documento en Word que incluya:
1. Cuadro de consumos de una casa residencial.
2. Diagrama eléctrico de distribución de un centro de cargas.
3. Listado de herramienta requerida para instalar un centro de cargas.
4. Procedimiento de instalación de un centro de cargas especificando las medidas de seguridad.
C) Cierre de la lección
Recuerda consultar la siguiente bibliografía:
• Enríquez Harper Gilberto: El ABC de las instalaciones eléctricas residenciales.
• Fernández Rodas Eusebio: Curso de electricidad e instalaciones eléctricas.
nspecciona una instalación residencial y realiza un inventario de
consumos de corriente de
distintos aparatos eléctricos
nvestiga y elabora un c
uadro comparativo entre ventajas y
desventajas de diferentes tipos de lámparas empleadas en una
instalación residencial por ejemplo
